Oops: Korrekturen und Nachträge zu Ausgabe 3/05:
Seite 13: Visatons High-Tech-Tieftöner TIW300 ist bis in die Tiefen seiner Schwingspule auf dem neuesten Stand: Der Schwingspulenträger besteht
aus Kapton, nicht Aluminium, so dass Wirbelstromverluste keine Chance haben.
Seite 28: Im Gehäuseplan der Mezzoforte sind zwei Maße zu ergänzen: Der runde Ausschnitt im Teiler
oberhalb des Mitteltongehäuses, der für die korrekte Abstimmfrequenz des Internen Helmholtz-Absorgbers sorgt, hat einen Durchmesser von 110 Millimetern, und seine
Mittelachse liegt im Abstand von 106 Millimetern zur Innenseite der Rückwand.

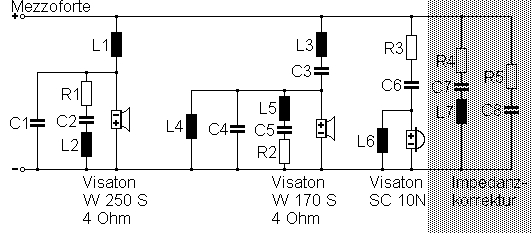

Seite 29: Bei den ersten Nachbauten fiel die 3-Weg-Box Mezzoforte durch ein unausgeglichenes
Klangbild auf. Eine Überprüfung seitens der Redaktion brachte ans Tageslicht, dass der Tieftöner W 250 S verpolt im Schaltbild der Bauanleitung eingezeichnet wurde. Hier das
richtige Schaltbild (ein Klick öffnet eine größere Version), dessen Nachbau die klanglichen Ungereimtheiten beseitigen muss:
|
Seite 68: Auf dem Rückseitenfoto des dort abgebildeten Tieftöners ist die Typenbezeichnung LP 266
.50/N220T8 zu lesen. Die Text-Überschrift lautet dagegen LP 266.50/1100R18. Tatsächlich wurde der abgebildete LP 266-50/N220T8 getestet; die Messdiagramme und die
Beschreibung beziehen sich auf diesen Typ. Der Fehler kam durch einen Druckfehler auf dem Lieferschein des Vertriebs zustande. |
|
